Чиллер TAEevo Tech 101

Описание

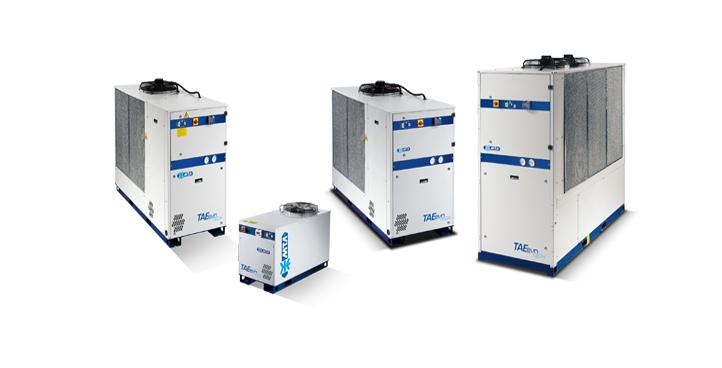

Чиллер TAEevo Tech 101 – это агрегат/холодильная машина, которая предназначена для охлаждения жидкости, которая используется в качестве теплоносителя систем кондиционирования. Принцип работы системы построен за счет изменения агрегатного состояния хладагента – происходит поглощение или выделение энергии в зависимости от воздействующего на него давления. Наша организация предлагает купить чиллер TAEevo Tech 101 в Минске от компании MTA, который занимает одно из лидирующих мест среди систем кондиционирования. Также мы обязуемся осуществить подбор и поставку чиллера в любую точку Беларуси.

Общее описание: Чиллер TAEevo TECH промышленной серии оборудован группой спиральных компрессоров и испарителем, выполненным по новым инновационным методам, усовершенствованной конструкции, погруженным в бак, с оребренным сердечником.

Благодаря большому диаметру отверстий для входа и выхода воды, возможности использования в гидравлических циклах как атмосферного давления (в открытых контурах), так и при искусственном давлении (в закрытых контурах), а так же использованию многочисленных вариантов конфигураций и предлагаемых опций и их настроек, модельный ряд TAEevoTECH занимает одну из лидирующих позиций среди чиллеров своего класса. Эти модели широко и разносторонне применяются, показывая высокий уровень надежности и качества.

При проектировании данного модельного ряда оборудования основными задачами были поставлены:

· достижения эффективности при полной нагрузке и сезонных режимах работы;

· достижения коэффициентов новых европейских энергетических нормативов (ErP) для промышленных чиллеров, сохраняя при этом высокий уровень надежности и качества оборудования МТА. Исходя из этого модели TAEevoTECH представляют собой отличное решение при покупке холодильной машины для любого промышленного использования, которое требует высокой производительности качества, и при этом непрерывную работу, а также сокращения затрат на обслуживание. Корпус оборудования: каркас представляет собой нижнюю раму и панели из оцинкованной углеродистой стали, которые покрыты полимерным порошком (полиэстер). В данном модельном ряде камера с компрессором отделена от конденсационного отсека, это выполнено в целях обеспечения максимально простого доступа при выполнении технического обслуживания оборудования, а так же его ремонта даже во время работы установки. Нижняя рама моделей 031-351 имеет пазы для лап, которые предназначены для перемещения установки при помощи вилочного погрузчика. Основания моделей 201-802 также имеют отверстия для подъема с помощью штанг и подъемных строп. Остальная часть панелей и конструкции окрашены в светло-серый цвет RAL 7035, а панели с манометрами давления хладагента и рама окрашены в синий цвет RAL 5013.

Компрессора: В данном модельном ряде используются спиральные компрессора с 2-х полюсным мотором, которые оснащены встроенной системой защитой от перегрева и скачков напряжения. Все компрессоры установлены на резиновые антивибрационные опоры.

Автоматически включающийся подогрев картера предотвращает попадание хладагента в масло, если компрессор выключен.

В моменты, когда установка не работает, система использует автоматический включающийся подогрев картера. Это необходимо для предотвращения попадания хладагента в масло, что приводит к более длительному сроку службы компрессоров. Хладагент: В системе используется хладагент R-410a, который представляет собой неазеотропную смесь из 50% пентафторэтана R-125 и 50% дифторметана R-32. Ни один из вышеупомянутых хладагентов не содержит хлор, поэтому данный хладагент безопасен для озонового слоя. Испаритель: В системе используется испаритель непосредственного кипения, который представляет собой оребрённые батареи с медными трубками и алюминиевыми ребрами, выполненном в защитном корпусе новой конструкции из оцинкованной стали. Уменьшение падения давления, а так же интенсивный теплообмен обусловлен благодаря широкой поверхности теплообменника и большого диаметра отверстий входа и выхода воды. Испаритель находиться в накопительном баке, что уменьшает потери тепла в атмосферу, а так же риски обмерзания теплообменника, который возможен при сбоях в работе. Функция против обмерзания позволяет достичь бесперебойную и качественную работу установки.

Конденсатор: Конденсатор выполнен в виде теплообменника с батареями с оребренными сердечниками, которые состоят из медных трубок и алюминиевых гофрированных ребер, что выполнено в целях оптимизации теплообменного процесса.

В целях удобства в моделях 031 и выше имеется теплообменная поверхность который оснащена металлическими фильтрами (служащими для защиты), с возможностью лёгкого съёма для облегчения процесса чистки или их замены.

Вентилятор: Вентиляторы моделей 015-020 имеют приточные осевые вентиляторы со стальными оцинкованными серповидными лопастями. Внутри двигателей отсутствуют щётки, что позволяет достичь высокой эффективности, сертифицированной по стандартам ЕС, а так же оснащённых классом электрической защиты IP44. Модели 031-802 изготавливаются с приточными осевыми вентиляторами в литых корпусах из алюминия, а также с серповидными оцинкованными лопастями из алюминия или стали, которые имеют полипропиленовое покрытие, а так же электрический двигатель с классом защиты IP54. Все двигатели вентиляторов имею защиту от перегрева.

Включение и выключение вентиляторов контролируется путём работы реле давления (в моделях 015-401), так же имеется пошаговый контроль (в моделях 402-802), за счёт подачи сигнала от датчика давления. Так же в опциях присутствует контроль скорости вращения вентилятора относительно давления конденсации.

Элементы холодильного контура:

Наша организация предлагает купить чиллер в Минске. Подбор и поставка чиллера подразумевает такие составляющие:

· Фильтр-осушитель хладагента, оборудованный гигроскопическими молекулярными ситами;

· Смотровой глазок, служащий в целях контролирования протока хладагента, а также влажности;

· Терморегулирующий клапан (внешнее выравнивание);

· Реле давления всасывания;

· Реле высокого давления нагнетания;

· Реле контроля вентиляторов (в моделях 015-401);

· Датчика высокого давления (в моделях 402-802);

· Манометров низкого и высокого давления фреона (в моделях 031-802).

Гидравлический контур состоит из:

- Насосов:

Все насосы центробежные, состоящие из графитированных карбидокремниевых сальников с регулируемой пористостью, (SiC/EPDM /SiC), предоставляются в двух различных конфигурациях:

Насос P3: фиктивное давление потока 300 кПа, со стороны гидравлического контура используются стальные (нержавеющие) (включительно до модели 251) и чугунные (от модели 301 до 802).

Насос P5: фиктивное давление потока 500 кПа, со стороны гидравлического контура используется нержавеющая сталь (до модели 161 включительно) и чугунный (201- 802 модели). Для моделей 201 - 802 предлагается спаренная конфигурация насосов P3 или P5 в режиме ожидания, с автоматическим включением и выключением.

- Накопительный бак:

Все чиллеры TAEevoTECH стандартно оснащены накопительным сосудом цилиндрической формы (с испарителем внутри) снаружи изолированным от температурных воздействий. Благодаря высокому показателю величины тепловой инерции, на выходе из испарителя мы имеем незначительные изменения рабочей температуры, которые вызваны неожиданными изменениями тепловой нагрузки, а так же минимизуем механическое воздействие на компрессоры из-за уменьшения циклов включения/выключения. Накопительный бак выполнен из стали (углеродистой) и подобран таким образом, чтобы работать в замкнутых гидравлических контурах с максимальным допустимым давлением в 600 кПа. Бак так же может широко использоваться в открытых гидравлических контурах при использовании приспособлений для заполнения вручную. Все баки оборудованы сливными кранами и перепускными клапанами, это необходимо для избавления от воздуха во время заполнения гидравлического контура.

- Гидравлический байпас:

Все чиллеры TAEevo TECH имеют гидравлический байпас между линиями подачи и обратного хода рабочей жидкости. При неправильной работе отсечных клапанов входа и выхода байпас сохраняет целостность насоса и установки в целом, пропуская количество жидкости минимально необходимого для подачи аварийного сигнала тревоги при обмерзания и для защиты насоса.

Стоит обратить внимание, что единственное предназначение байпасной линии заключается в том, чтобы сохранить целостность аппарата в случае ошибочного закрытия отсечных клапанов. Использование байпаса в непрерывных циклах и длительное время категорически не рекомендуется!

Датчик уровня:

Датчик уровня – электропроводного типа. Его роль заключается в том, чтобы прекратить работу установки, когда уровень рабочей жидкости в накопительном баке падает ниже минимально допустимого значения.

Электрический щит:

Электрический щит и проводка сконструированы в соответствии нормативу EN60204-1, Директиве ЕС для низковольтного оборудования 2006/95/CE и Директиве ЕС об электромагнитной совместимости электрических приборов и оборудования 2004/108/CE. Все компоненты конструкции электрического шкафа имеют самое высокое качество – шкаф имеет класс защиты IP54 (пригоден для установки вне помещений).

Секция питания включает:

-главный выключатель-прерыватель с предохранительным запором дверцы;

-трансформатор для питания контура управления и контура панели микропроцессора;

-контроль фаз для защиты от падения фаз и неправильной последовательности включения фаз;

-автоматические прерыватели для защиты компрессоров, вентиляторов и насосов;

-контакторы для управления компрессорами, вентиляторами и насосами;

-свободный контакт для возможности дистанционного включения/выключения;

-свободный контакт для возможного подключения сигнала общей тревоги;

-маркированные провода;

Электронный контроллер: чиллеры управляются с помощью электронного контроллера с выводом параметров на двойной дисплей, на котором графически изображены функции IC208CX; данный контроллер на микропроцессорной основе позволяет воспроизводить основные рабочие параметры системы и оптимизировать производственные характеристики. Электронные контроллеры управляют следующими функциями:

-пропорциональное регулирование или нейтральная зона температуры воды на выходе Стандартная заводская уставка: пропорциональная;

- управление обогревателем (со стороны воды);

-управление последовательности автоматического чередования компрессоров при запуске (с 201 до 802 модели);

-отсчет рабочего времени чиллера и компрессоров;

- считывание и воспроизведение параметра давления конденсата (модели 402-802 и модели 031-401 с электронным управлением скорости вращения вентиляторов);

-считывание и воспроизведение температуры внешней среды для контроля нагревателей (при наличии);

-функция разгрузки (начиная с модели 402 до модели 802; и с модели 201 до 401 с электронным управлением скорости вращения вентиляторов);

-управление аварийными сигналами;

- Вывод на дисплей архива аварийных сигналов;

- Последовательный интерфейс типа TTL (необходимое устройство преобразования сигнала для RS485).

Возможно соединить до 5 чиллеров в режиме «ведомый-ведущий» с помощью соединительного комплекта RS485 и комплекта модульного режима работы.

Испытания: перед отгрузкой все чиллеры испытываются на заводе МТА в соответствующих испытательных лабораториях. В частности, основные проверки производятся следующим образом: правильный монтаж всех компонентов, отсутствие утечек хладагента и проверка безопасности электрической части
